您的位置：主頁產品中心工控類濾波器單相單極

分類

產品分類

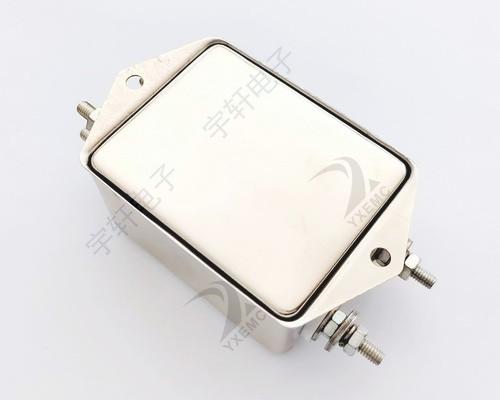

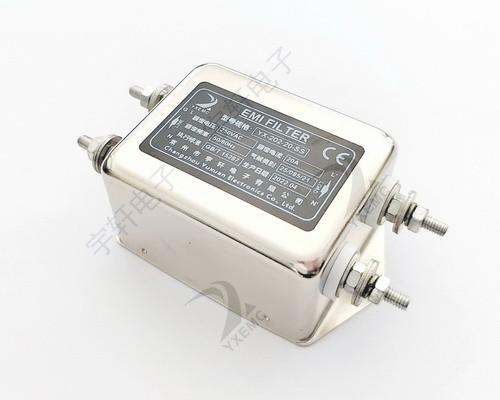

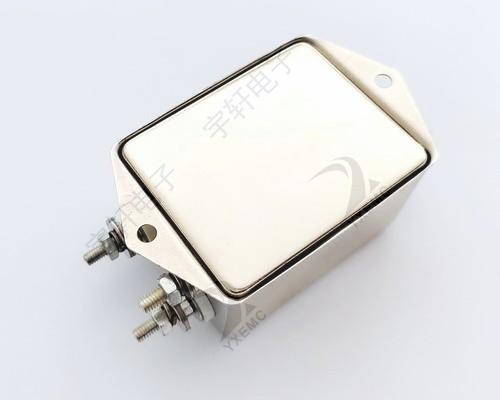

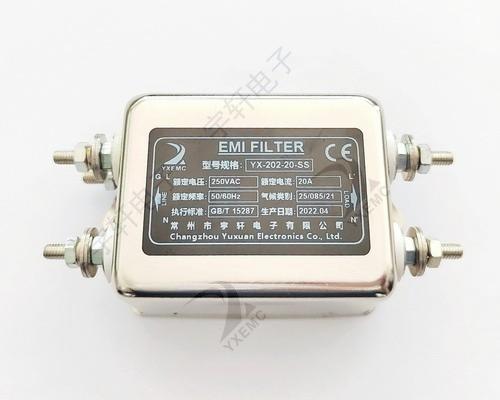

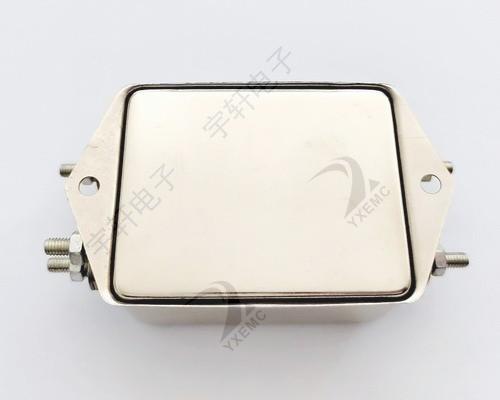

單相單極濾波器

● 體積小，性價比高。
● 常規通用，安裝方便。
● 各種電子設備和電子測量儀器。

產品詳情

特點 Features

● 體積小，性價比高。Small size, high cost performance.

● 常規通用，安裝方便。General purpose, easy to install.

應 用 Application

● 各種電子設備和電子測量儀器。

All kinds of electronic equipment and electronic

measuring instruments.

性能指標 Characteristcs

額定電壓Rated voltage	250VAC,50/60Hz；250VDC
工作頻率 Operating Frequency	DC~400Hz
額定電流Rated curren	1A~200A@40℃max.
耐壓試驗 (60s) Test Voltage	1500VDC（線-線Line - line） 1500VAC（線-地Line - ground） 3000VDC/2S
氣候類別 Climate category	25/100/21

產品型號表 Filter Table

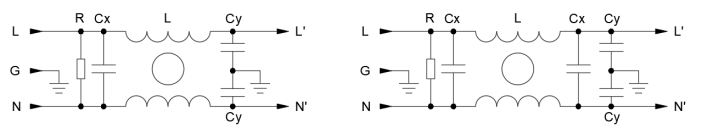

電原理圖Typical Circuit Diagram

Fig.1Fig.2

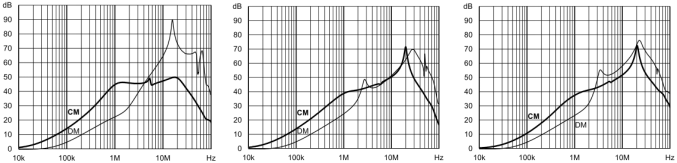

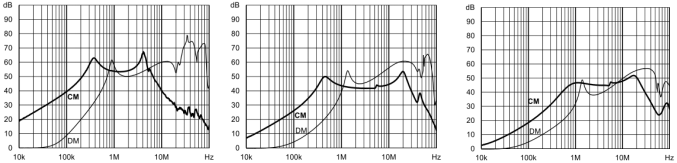

插入損耗 Insertion LOSS in dB (50Ω測量系統，IEC/CISPR No.17號出版物)

插入損耗 Insertion LOSS in dB

1A 3A 6A

10A 16A 20A

30A 60A 100A

200A

外形尺寸圖 Outline Drawing : mm

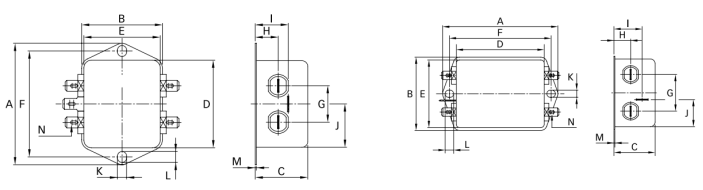

Fig.1 (1A~10A) Fig.2 (16A~20A)

外形尺寸圖

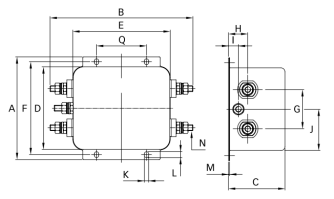

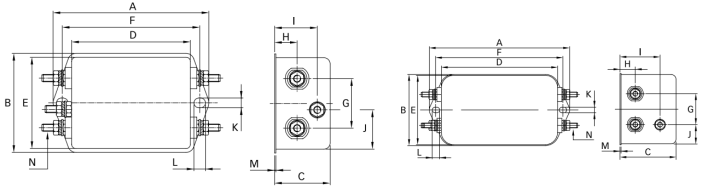

Fig.3 (16A~20A) Fig.4 (30A)

外形尺寸圖

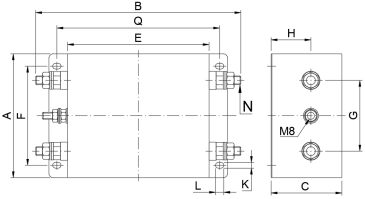

Fig.5 (60A~100A) Fig.6 (200A)
