三相三線變頻輸出
三相三線變頻輸出濾波器生產廠家

三相三線變頻輸出

● dv/dt抑制
● 過電壓限制。
● 減少變頻器電磁干擾。
● 變頻器、UPS等交直流設備的輸出濾波。
● 減小變頻器及馬達線圈損耗。
產品詳情

特 點 Features

● dv/dt抑制restrain。

● 過電壓限制。Overvoltage limit.

● 減少變頻器電磁干擾。Reduce electromagnetic

interference of frequency converter.

應 用 Application

● 變頻器、UPS等交直流設備的輸出濾波。

Inverter, ups and other AC and DC equipment output filtering.

● 減小變頻器及馬達線圈損耗。

Reduce the loss of inverter and motor coil.

性能指標 Characteristcs

額定電壓Rated voltage

480/275VAC

工作頻率 Operating Frequency

DC~120Hz

開關頻率 switching frequency

≤60KHz

額定電流Rated curren

5~200A@40℃max.

耐壓試驗 (60s) Test Voltage

1500VDC（線-線Line - line） 2250VDC（線-地Line - ground）

3000VDC/2S

氣候類別 Climate category

40/100/21

產品型號表 Filter Table

型號

model

接線方式：輸入輸出

額定電流A

Rated curren

電路圖Fig.

Circuit diagram

外形尺寸Fig.

Outline Drawing




YX-333-5-

TT



5

1

1

YX-333-10-



SS

10

1

2

YX-333-16-



SS

16

1

2

YX-333-20-



SS

20

1

2

YX-333-25-



SS

25

1

2

YX-333-35-



SS

35

1

2

YX-333-50-



SS

50

1

3

YX-333-65-



SS

65

1

3

YX-333-80-



SS

80

1

4

YX-333-100-



SS

100

1

4

YX-333-130-



SS

130

1

4

YX-333-160-



SS

160

1

4

YX-333-200-



SS

200

1

4


電原理圖Typical Circuit Diagram


電原理圖


Fig.1

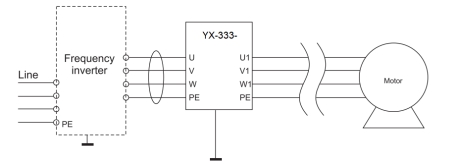

接線圖Connection Diagram


接線圖

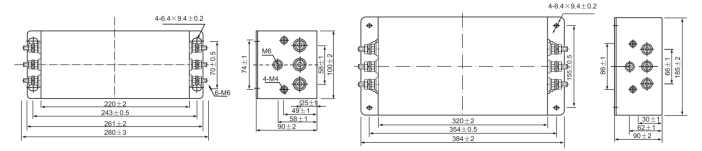

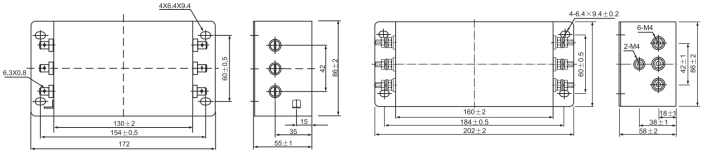

外形尺寸圖 Outline Drawing : mm


外形尺寸圖


Fig.1 (5A) Fig.2 (10A~35A)




Fig.3 (50A~65A) Fig.4 (80A~200A)
